变频调速系列
机座号：80~355 功率：0.18~375kW
2极变频范围:( 3 ) 5~ 60、70、100Hz
4、6、8、10极变频范围:( 3 ) 5~ 100Hz

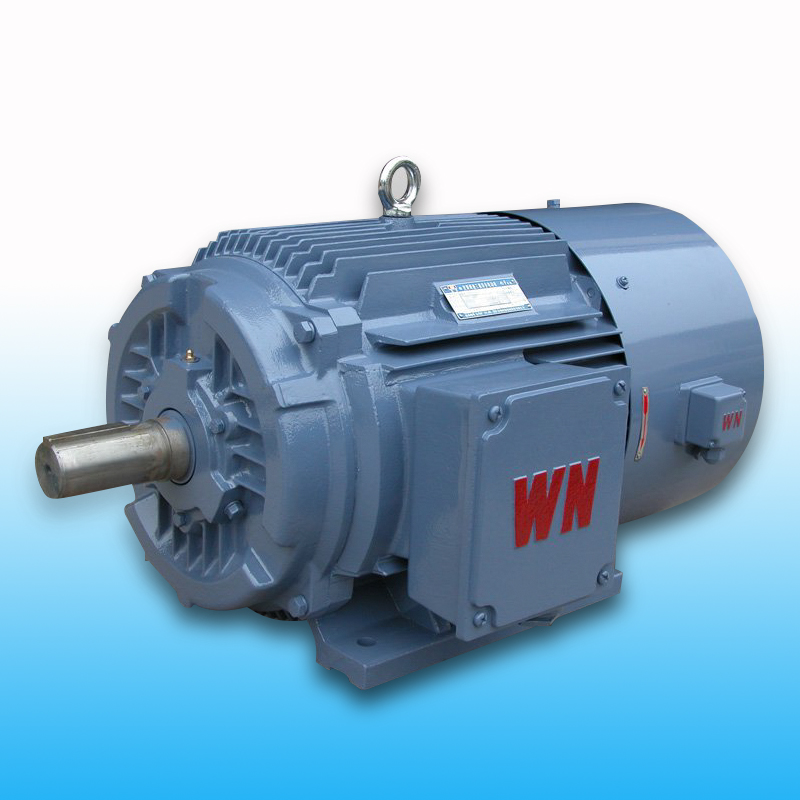

YXVF系列高效变频电机介绍
YXVF系列高效变频调速电机是在YVF2系列的基础上设计而成的新一代高效变频电机，具有高效、节能、噪音低、振动小、调速范围广、维修方便，运行可靠等优点。与变频器配合使用，是机电一体化的调速新产品，可方便的安装制动装置，编码器，测速机以实现快速制动和自动控制。单独装有轴流风机，在不同转速下均有较好的冷却效果，广泛用于风机、水泵调节流量及机床、纺织、化工冶金、钢铁等行业的恒转矩（基频以下）和恒功率（基频以上）调速。并可以满足造纸、电缆、塑料、包装、电梯、起重等特殊领域的需要。
YXVF系列高效变频电机标准型式
额定电压：380V（也可根据用户要求设计）。
使用频率：50Hz（可设计为60HZ）。
绝缘等级：F级（可设计为H级）。
防护等级：IP54/IP55。
工作制:S1。
YXVF系列高效变频电机使用条件
环境温度：-15~40℃（也可根据用户要求设计）。
海拔：不超过1000米（也可根据用户要求升级成高原型）。
YXVF系列高效变频电机配套的部件参数
Specifications of cooling blower and brake for the motor
|
电 机 Motor |
机座号 Frame |
80 |
90 |
100 |
112 |
132 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
|
冷却风机 Cooling Fan |
功 率 (W) Power |
30 |
42 |
52 |
55 |
55 |
80 |
80 |
150 |
200 |
230 |
320 |
700 |
700 |
|
电流（A） Current |
0.09 |
0.16 |
0.18 |
0.18 |
0.19 |
0.26 |
0.30 |
0.6 |
0.6 |
0.6 |
1.1 |
1.8 |
1.9 |
|
|
电 压 Voltage |
通常情况是三相380V，但可以根据客户的要求定制各种电压 Usually 380V, but can customize variety voltage according to user requirement. |
|||||||||||||
|
制 动 器 Brake |
制动力矩 (N·m) Braking Torque |
7.5 |
15 |
30 |
40 |
80 |
150 |
200 |
300 |
450 |
600 |
850 |
200 |
- |
|
励磁功率 (W) Excitation Power |
50 |
60 |
80 |
110 |
130 |
150 |
150 |
200 |
200 |
210 |
340 |
400 |
- |
|
|
励磁电压 Excitation Voltage |
DC99、DC170 |
- |
||||||||||||
|
光电编码器 Encoder |
增量型编码器 Incremental Encoder |
|||||||||||||
常用的安装结构型式，以及适用的机座号见下表
|
机座号 Frame |
基本安装结构 basic type |
派生的安装形式 derived type |
||||||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
|
80～112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
132～160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
|
180～280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
315～355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：订货须知
1、本样本仅供用户选型用，具体数据容有变动。
2、订货时请注明电动机型号、功率、额定电压、额定频率、调频范围（变频电机）、安装结构型式、防爆标志（防爆电机）、防护等级、接线盒进线方式等。
3、对电动机的调频范围、防护等级、轴承注排油结构、接线盒进线方式有特殊要求时，须在订货合同上注明，无注明者均按我公司常规标准供货。
